光伏板功率測試儀：Seaward光伏測試儀器縮短了新加州大型太陽能設備的測試時間

太陽能光伏組件iv測試儀的新產品使加利福尼亞中央山谷的大型新太陽能光伏裝置的安裝和調試能夠在創紀錄的時間內完成，并且安全地符合所有必需的標準。

可再生能源設計和集成公司OCS Energy Inc.在加利福尼亞州的弗雷斯諾安裝新的20MW系統中指定使用便攜式光伏組件測試儀作用Seaward Solar PV150測試儀和光伏板功率測試儀Seaward Survey 200R輻照度計。

太陽能光伏組件iv測試儀原理

該系統由113,280塊Sharp 240W和235W面板組成，這些面板以高壓配置排列，由24塊面板串聯安裝在單軸跟蹤器上，并配有帶有AC / DC開關設備和可選VRT的Advanced Energy Solaron 500 1kV實用逆變器。

便攜式光伏組件測試儀

根據緊張的施工進度，OCS Energy計算得出，作為調試文檔的一部分，要測試的4,720條電路。每次測試3.5分鐘，每15分鐘記錄一次人工輻照度和溫度測量值。另一個因素是安全性，NFPA 70E采取了嚴格的程序來保護在額定電壓超過600伏的系統上或周圍工作的員工。

在這種情況下，OCS和安裝承包商利用Seaward提供的先進太陽能PV儀器制定了“建造期間調試”時間表。 該策略是讓OCS Energy“追趕”安裝和施工人員，以驗證和記錄該系統的構建符合NEC法規并盡早發現任何問題，以便在構建過程中可以采取糾正措施。

這意味著，一旦變電站連接到公用電網，就將依次進行逆變器，中壓開關設備和變電站的Z終調試。

太陽能光伏組件iv測試儀原理

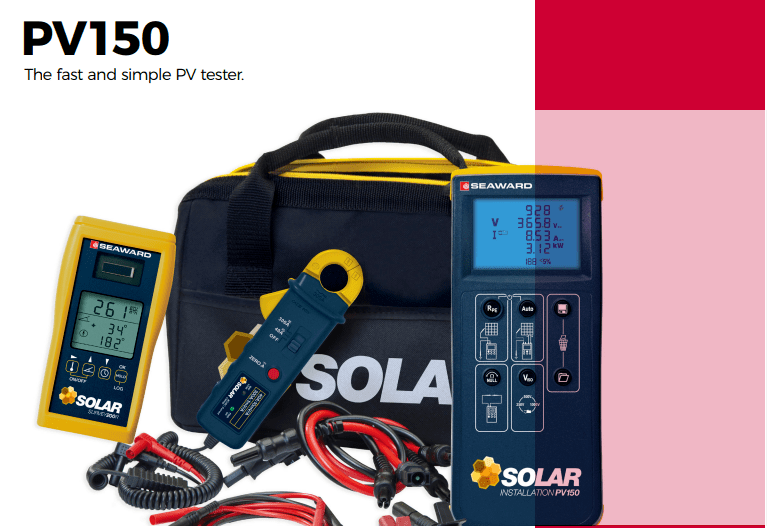

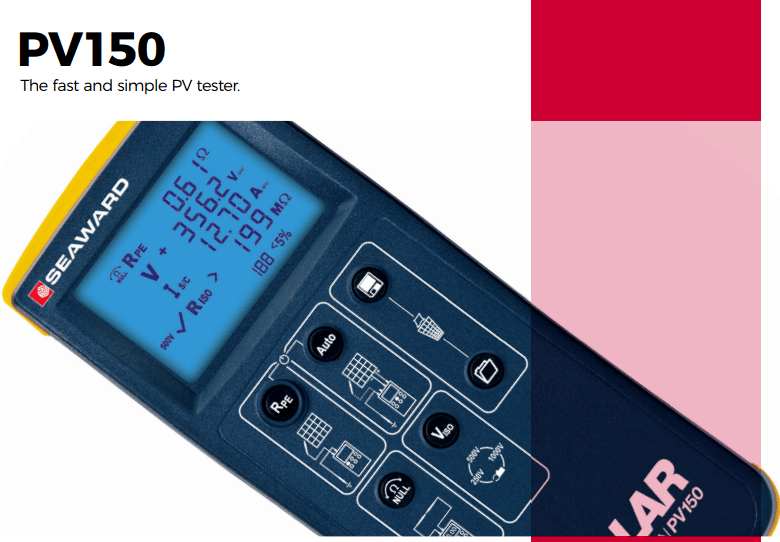

太陽能光伏組件iv測試儀Seaward Solar PV150是專門用于太陽能電池板系統安裝的專用多功能光伏電氣測試儀。 它執行開路電壓測量（Voc），短路電流測量（Isc），接地連續性，絕緣電阻，工作電流（通過AC / DC電流鉗）?？梢詫⒔Y(jié)果記錄并存儲在測試儀中，以便隨后下載到PC。只需按下一個按鈕，新的組合測試儀就可以安全，受控地執行所需的電氣測試順序，從而避免了操作人員接觸裸露的帶電直流導體的風險。所以，一臺PV150便可以滿足用于光伏面板電氣安裝，調試和連接測試的多種測試儀器的需求。

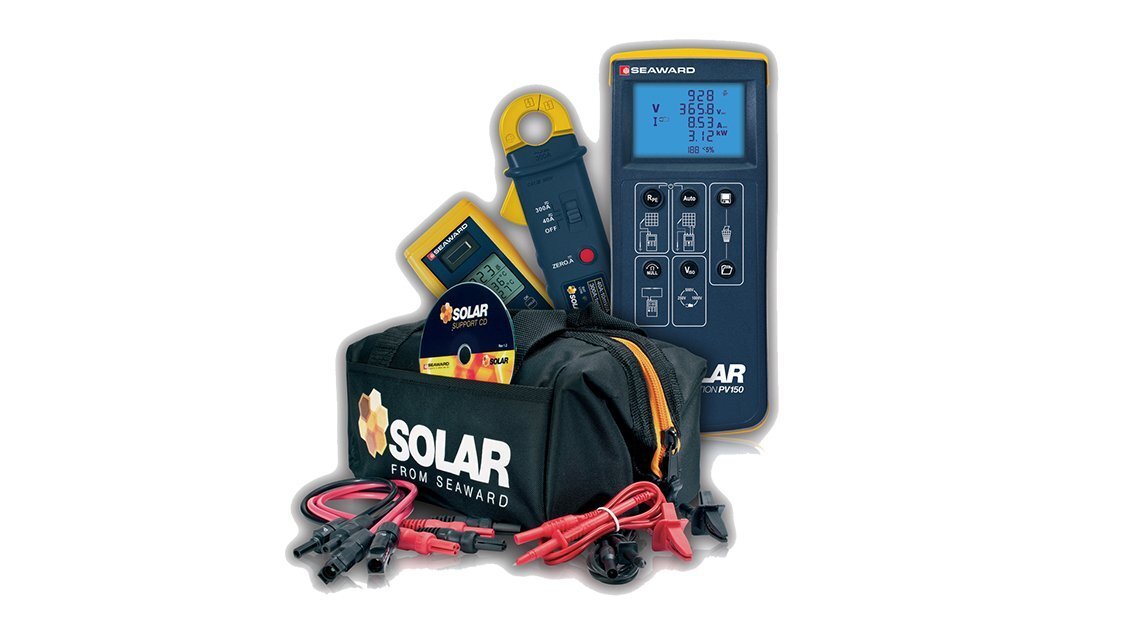

在加利福尼亞中央山谷的項目中，PV150測試儀與Seaward Survey 200R輻照度儀一起使用。Survey 200R還集成了指南針，傾斜測量?jī)x和環境溫度監視器，并帶有時間和日期數據記錄功能。獨特的是，它還與PV150集成了“ solarlink”無線連接，因此在進行電氣測試時，可以在PV150內實時記錄所有數據。

光伏板功率測試儀

由于OCS Energy在現場配備了運行便攜式計算機以將結果下載到每個匯流箱的單獨文件夾中的手段，因此Z終結果是測試人員能夠同時測試三個匯流箱–大約3分鐘內總共測試36條回路。與其他項目（類似的測試可能要花費近2個小時）相比，這可以節省大量的工時。

Richard O’Connell，OCS Energy的CEO表示：“就該項目而言，工期緊張，不允許有任何缺陷。盡管如此，使用光伏板功率測試儀PV150和200R的測試使我們能夠達到目標項目的里程碑，并幾乎立即證明其符合所有標準?！?/span>

“在這種情況下，我不能過分強調在項目溫度處于90度或更高溫度范圍內的條件下，在工業光伏陣列上獲得準確且有意義的數據收集會有多困難。當技術人員處于極端高溫狀態時，幾乎可以肯定的是，不良數據收集的風險是很大的，因此，Z大限度地減少這些錯誤并非易事。但是，使用新的測試技術可確保我們能夠克服這些挑戰，并安全，有效且經濟高效地滿足項目的所有要求?！?br/>      憑借在電氣行業超過30年的經驗，OCS能源了解準確收集數據對于這些發電廠的所有者和運營商的重要性，并認識到新型Seaward Solar PV150和200R儀器在PV調試中所做出的關鍵貢獻。
