光伏并網逆變器諧波對電網的污染同樣不可忽視！

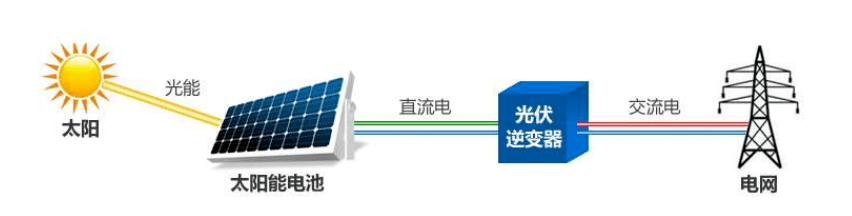

大量的化石燃料燃燒是導致霧霾的一個重要原因，光伏并網發電等清潔能源越來越得到政府的重視。

然而電網也像我們的大氣，由于諸多并網逆變設備的接入，電網也逐漸被污染的更加厲害。 隨著對環保要求的提高，光伏并網發電等清潔能源越來越得到政府的重視，政府也在逐年增加投入。--光伏組件逆變器測試儀

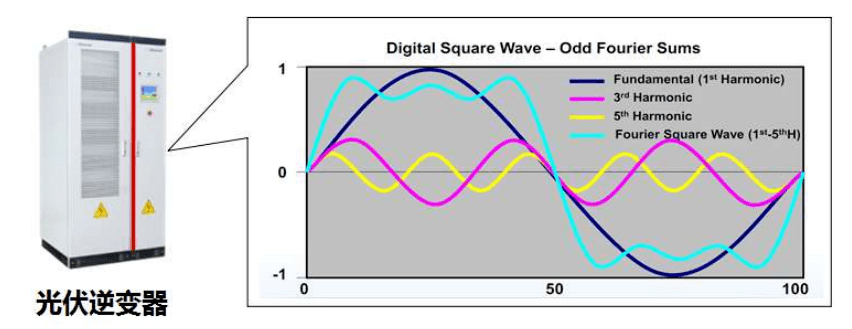

電網與我們的生活息息相關，當今社會沒有電的日子是不可想象的。然而我國的電網質量也在受到嚴重的污染，不斷增加的光伏并網逆變器正對電網產生巨大的考驗。光伏逆變器的技術指標直接決定逆變器發出來的電能的質量，其中諧波對電網的影響是不言而喻的。 ---光伏逆變器測試儀

電網中諧波帶來的危害：

（1）諧波會導致繼電保護和自動裝置的誤動作，并會使電氣測量儀表計量不準確。

（2）諧波使公用電網中的元件產生了附加的諧波損耗，降低了發電、輸電及用電設備的效率，大量的 3 次諧波流過中性線時會使線路過熱甚至發生火災。

（3）諧波影響各種電氣設備的正常工作。 諧波對電機的影響除引起附加損耗外，還會產生機械振動、噪聲和過電壓，使變壓器局部嚴重過熱。諧波使電容器、電纜等設備過熱、 絕緣老化、壽命縮短，以至損壞。

（4）諧波會對鄰近的通信系統產生干擾，輕者產生噪聲，降低通信質量；重者導致住處丟失，使通信系統無法正常工作。

（5）諧波會引起公用電網中局部的并聯諧振和串聯諧振，從而使諧波放大，這就使上 述（1）和（2）的危害大大增加，甚至引起嚴重事故。

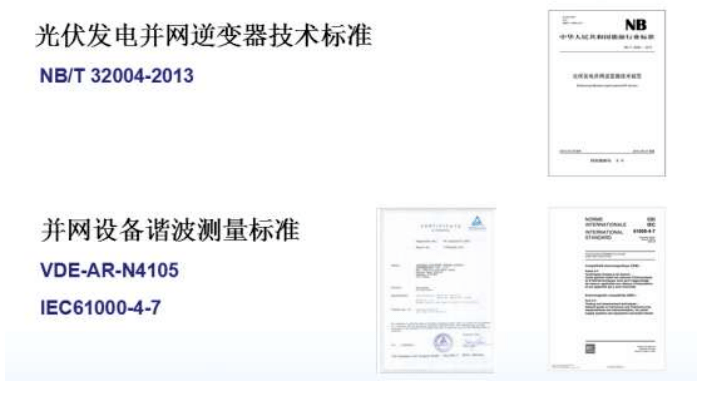

和治理霧霾一樣，國家需要制定一套相關的標準來規范（如 NB/T 32004-2013）。在光伏并網領域歐洲走的比較靠前，對光伏逆變器的諧波也提出了很高的要求。--光伏組件效率測試儀

VDE-AR-N4105 是德國新頒布的低壓電源并網運行管理規定，要求測量設備必須提供高達 178 次諧波的測量結果來進行諧波分析。此外，該標準還對有功功率控制精度、有功功率波動等參數有特殊測試要求。 IEC61000-4-7 是電源系統及并網設備的諧波、間諧波測量方法和測量儀器技術標準。

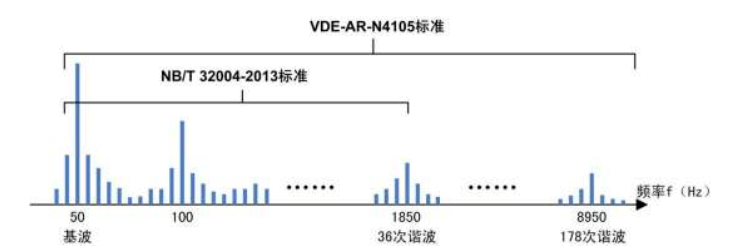

VED-AR-N4105 低壓并網標準要求諧波測量范圍覆蓋整個低頻域（約 9KHz 內），即測試結果必須根據 IEC 諧波測量公式提供 178 次以上的諧波測量數據，對測量儀器的性能提出十分嚴苛的要求。

光伏逆變器是電能產生的源頭，因此對源頭的諧波就需要得到更加的重視，如果我們電能的源頭出來的電就是不純凈的那么后果是很嚴重的。
