發布時間：2022年4月30日                   作者：德國GMC-I高美測儀（上海電勵士）

太陽能光伏組件測試儀在光伏匯流箱檢測方面的測試案例:

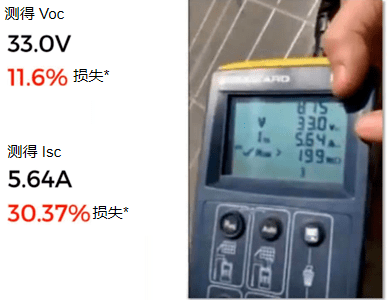

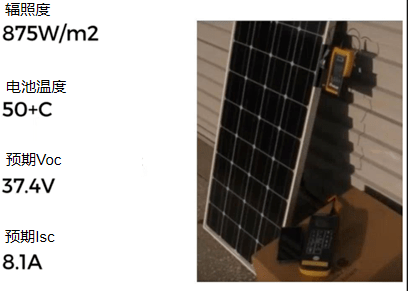

有了PV150和PV200光伏檢測儀，我們可以向客戶展示他們實際損失了多少能源。*估計值

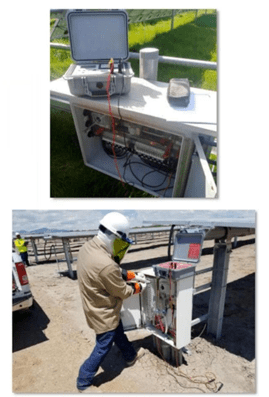

光伏匯流箱測試

有效的測試方法步驟如下：

☆ 多個組串的的單點測量

☆ 平均每天1MW測試節奏

☆ 從保險絲到陣列的測量

☆ 同時這也是危險的測試方法：

☆ 保險絲承受預期電壓高

☆ 增加了多組串并聯的機會，Isc增大可能會超過

☆ Z大值

☆ 還需要考慮電弧發生

典型匯流箱測試步驟：

☆ 首先通過隔離陣列的交流測，安全地打開PV匯流箱。

☆ 在Seaward儀器上選擇電壓范圍，至少是系統Z大電壓的2倍。

☆ 插入所有負極測的保險絲/連接器，讓組串共享同一個負極。

☆ 打開所有正極側的保險絲。

☆ 使用鱷魚鉗連接負極（-）測的PV測試引線至負極共用段

☆ 使用鱷魚鉗連接正極（+）測的PV測試引線至負極共用段

☆ 插入一個正極保險絲

☆ 點擊Seaeard儀器上的Auto切換到理想的測試模式

☆ 等待儀器測試完畢，點擊保存按鈕

☆ 對每一個保險絲座都重復這樣的測試步驟。

多功能光伏測試儀簡介：

光伏安裝測試儀是市場上技術Z先進和Z安全的光伏安裝測試儀，擁有USB和無線的SOLARLINK連接方式。額外添加的USB和無線連接功能SOLARLINK讓PV150成為市場上全面的光伏測試設備。

組串極性測試儀使用SEAWARD SOLARLINK,PV150通過與SOLAR SURVEY 200R無線連接可以抓取和記錄實時輻射度值，環境溫度和組件溫度。

這意味著你可以同步地獲得IEC 62446標準要求的所有測量值。

已經增加了內存容量可以存Z大200個完整測試數據可以通過USB下載數據到PC用于完整曲線跟蹤和報告/證書的創建。

光伏組件測試儀也可以測量直流功率當光伏系統在運作時。
