該電阻物理上由模塊生產中使用的材料以及電纜連接產生，并根據模塊類型具有固定值：我們預計晶體模塊約為0.5Ω，薄膜模塊約為2…3Ω。

現在可以使用PVPM系列測量裝置測量內部串聯電阻。只需要一條測量的模塊I-V曲線。根據這些數據，設備可以自動計算Rs以及峰值功率Ppk和并聯電阻Rp。

可以計算內部串聯電阻Rs的理論值。例如，使用軟件光伏組件測試儀PVPMdisp可以實現這一點：輸入模塊的STC值Voc、Isc、VMpp和IMpp，軟件立即計算并顯示Rs。

現在可以將計算的Rs與測量值進行比較，測量后光伏組件測試儀PVPM將立即顯示測量值。如果測量值過高，應檢查電纜是否斷裂、腐蝕、連接故障和尺寸不足。

為確保光伏組件功率規格的可比性，制定了一項標準，其中定義光伏組件“峰值功率”測試的條件：電池溫度25°C，輻照度1000W/m2，光譜與AM1.5相當。這些條件稱為標準試驗條件（STC）。

但是，在自然環境條件下，能滿足STC條件的現場非常罕見。這就是為什么STC測量是在實驗室進行的，在實驗室中，達到STC條件需要非常高的工作量（和成本）。

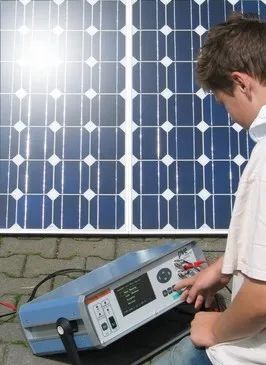

使用了新開發測量方法的光伏組件測試儀PVPM系列峰值功率測量儀器，可以在自然環境條件下輕松進行這些測量-該裝置能夠自動將測試自然條件下測量的結果轉換為STC條件下的值。測量一條I-V曲線后，立即顯示轉換成STC條件下的峰值功率Ppk、內部串聯電阻Rs和并聯電阻Rp。與光伏組件的規定值相比，這些結果能發現光伏組件是否存在故障，大大簡化了峰值功率檢查和錯誤檢測的成本。
