光伏電站現場IV曲線測試儀 PVPM 1500X  IV曲線測試儀

光伏電站現場IV曲線測試儀

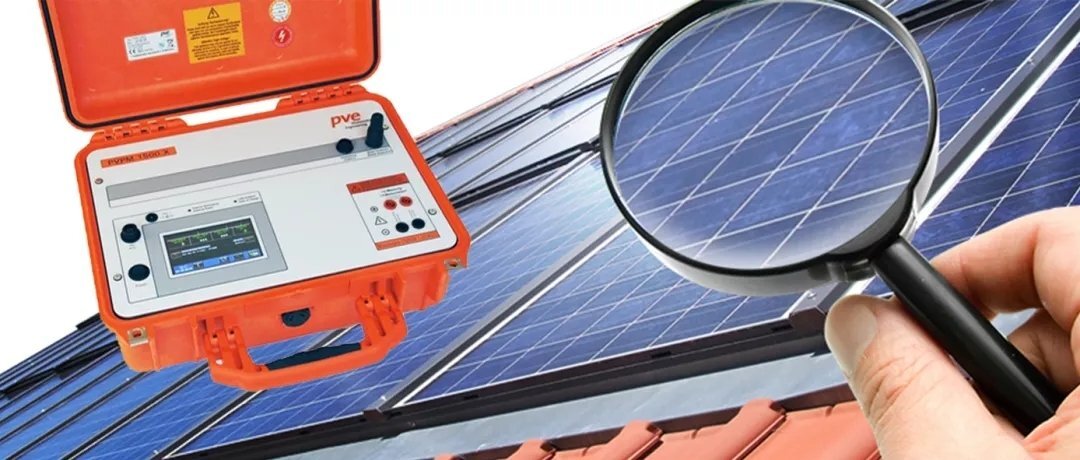

pvpm 1500x (1500V,20ADC)可測量光伏模塊以及字符串或陣列的 iv 曲線。通過程序, 該設備可以直接在光伏系統的安裝位置測量和計算峰值功率 ppk、r 和 rp。計算結果和圖表可以顯示在內部彩色的 tft 顯示屏上。因此, 光伏系統的質量控制可以快速、經濟地進行。（光伏iv曲線測試儀性能）這種簡單而有意義的實際檢查服務于客戶的要求, 也符合安裝程序的要求。除此之外，pvpm 1500x 也適合作為研究和開發目的的工具。

光伏電站現場IV曲線測試儀

v曲線測試儀使用手冊產品特點

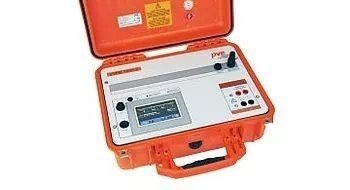

■ 外殼: 堅固的塑料外殼, 防水, 防破碎, 防塵 (ip67), 易于打開, 雙步閂鎖, 自動壓力均衡閥, 舒適, 橡膠超模手柄, 耐用的塑料箔前板。所有連接器在前板。

v曲線測試儀使用手冊

■ 測量和評估單元:工業級 pc, 閃存數據存儲 512Mb (足以進行多次測量)

■ 無機械移動部件, 如固定磁盤、排氣或類似部件

■ 采樣率Z大值。100kHz, 分辨率12位

■ 測量精度為 i-v 特性更好的 1%, 為峰值性能±5% ，4線測量引線, 避免了電壓測量中的系統誤差

■ 測量周期單次測量 0.02秒 (100 對測量值) 輻照參考傳感器 (phox) 與集成 pt1000 溫度傳感器

■ 可選擇的額外測量被測試的模塊的背面溫度其他市售的 irrad

v曲線測試儀使用手冊

■ 測量范圍可以相互組合

■ 測量?jī)x器自動選擇Z佳測量范圍

■ 顯示適合日光的彩色 tft 顯示屏, 帶 led 背光, 分辨率 480 x 272 像素, 高對比度

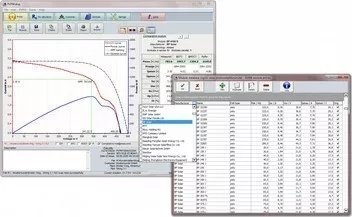

■ 由顯示屏直接在設備上的觸摸功能驅動的操作菜單或者使用 ms-windows?應用程序進行操作和分析, 通過獨立的 usb 進行通信

■ 電壓供應鋰離子電池 11.25 v/8.8 ah/99.6 wh (連續運行約 8h)

■ 外置電源, 輸入范圍廣, 90-264vac, 47-63hz, ul 認證, 功率40w

■ 內部自動電池充電控制器, 帶有過載保護顯示在外殼的前端控制 led 的充電狀態連續測量

■ 尺寸寬度: 40.6 厘米, 高度: 17.5 厘米, 深度:33 厘米, 重量: 約8.5 公斤

■ 存儲及使用條件

光伏iv曲線測試儀性能

產品附件：

光伏iv曲線測試儀性能

■ 帶提手的堅固塑料外殼中的測量?jī)x器

■ 電池電源、用于電池充電和線路操作的外部電源

■ 4線引線 (10 米, 根據要求提供其他)

■ 校準的輻照傳感器 (單晶硅) 和帶鉛的集成溫度傳感器 pt1000

■ 用于連接評估 pc 的 usb 電纜

■ 用于 ms windows?xp、vista、7、8、8.1、10的控制軟件

■ 印刷用戶手冊

■ 外部安全開關 1500v/20a, 斷開 pvpm 和發電機之間的所有電線

■ 用于引線和傳感器的鋁制外殼

可選：

■ 適用于 ms windows 的軟件, 用于自動生成測試報告 (pvpm報表)

■ 單獨調整的測試引線和延長線

■ 用于多種模塊技術的校準輻射參考傳感器
