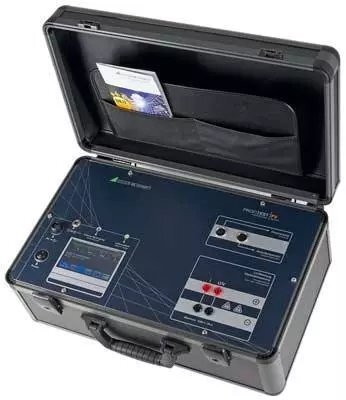

PROFiTEST PV 可以實現I-U 特征曲線的測量，適用光伏組件和組串。

光伏IV曲線測試儀原理

連接 → 開機 → 點擊測量 → 查看結果 → 完成！

操作簡單，測量結果快速而準確。

在具有技術的算法幫助下，儀器可以直接在“僅一次測量和無需輸入組件數據”的情況下得到準確的峰值功率，串聯電阻和并聯電阻。這些數據都將會顯示在高分辨率的彩色觸摸屏上，適合在戶外陽光下使用。

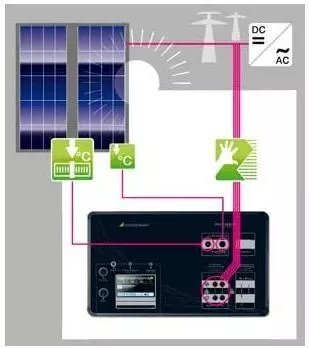

光伏IV曲線測試儀原理：測量示意圖

太陽能光伏組件測試儀廠家

光伏功率測試儀價格

PROFITEST PV 可用于光伏發電系統的故障診斷,并且可以生成系統質量評價文檔。

整個測試的實施執行是快速和高效的, 初始化電站和后續測試都可執行,不需要長期的學習曲線。

這個簡單而又有決定性的測試確保了客戶的安全和為施工者消除了間接的成本。

光伏功率測試儀價格、產品功能和參數

■ 光伏組件和組串的I-U 特征曲線測量, Z大1000 V DC,20 A DC 和20 KW

■ 容性負載測量技術,保證了測量的高精度和穩定性.

■ 測量主要參數包括短路電流Isc,開路電壓Voc,瞬時峰值功率Peak Power,串聯電阻Rs,并聯電阻Rp 等

■ 自動把測量值轉換到STC 條件下

■ 測量時間小于0.5s

■ 算法使得在評估光伏發電時無需知道組件生產廠家的參數規格

■ 算法可直接基于測量I-U 特征曲線獲得串聯電阻R

■ 集成的客戶數據庫支持電腦軟件和儀器之間進行雙向數據交互

■ 集成的組件數據庫支持電腦軟件和儀器之間進行雙向數據交互

■ 1000 V/32 A DC 負載斷路器保證了高水平的內在安全

■ 功率和溫度測量都是通過四線法來測量以確保Z小誤差結果

■ 溫度獨立通道測量確保測量的精度

■ 瞬時輻照度和溫度數據都可以連續同步顯示在界面上及時提供測量條件

■ 觸摸屏操作

■ 內置可充電電池可供使用6 小時以上另有電源適配器充電

■ 標配軟件用于曲線顯示,數據評估和數據庫管理

■ 支持電腦軟件遠程操作儀器測量,例如可以長時間記錄數據

太陽能光伏組件測試儀廠家：與其他品牌儀器的不同

01、為什么使用容性負載測量是必要的?

一方面,測量時間不能太慢(>1s)，因?yàn)檩椪斩群徒M件溫度的變化風險,會直接影響測量結果。

另外一方面,對光伏發電(組件,組串,陣列)的特征曲線的測量必須不能太快進行(高dV/dt)，光伏發電組件本身的容性/感性特性對測量結果會造成影響。

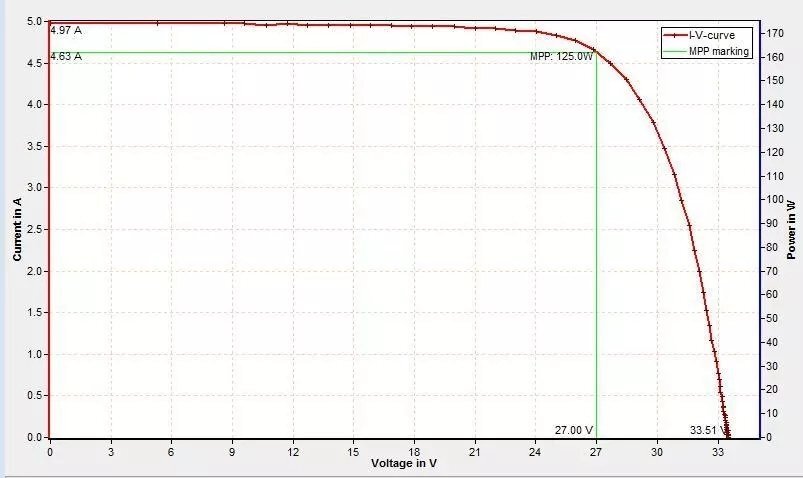

光伏IV曲線測試儀原理

02、算法可直接基于測量I-U 特征曲線獲得串聯電阻Rs

串聯電阻是制造組件材料的物理值,通常它是一個恒定值.例如, 晶硅大概是1Ω和薄膜組件大于2Ω. 串聯電阻的測量可以由PROFiTEST PV 來完成。只需要一次測量的I-U 特征曲線就可以獲得該電阻值, 基于該特征曲線,儀器可以自動獲得串聯電阻Rs，Ppk 和并聯電阻。

陽能光伏組件測試儀廠家

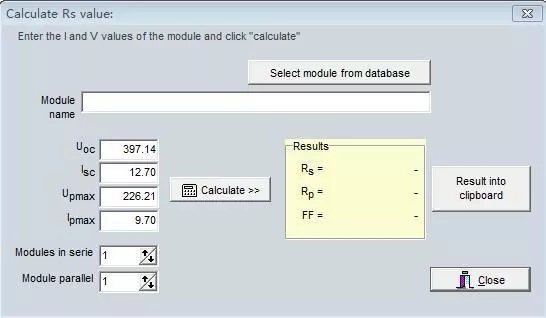

我們還可以在軟件中輸入組件的規格數據,計算出串聯電阻Rs。計算所得的Rs 可以與測量所得的值進行比較，如果測量值太高,接線必須要確認，是否有斷開，腐蝕,連接錯誤等問題。
